Проход дымохода через перекрытие и кровлю: узел, разделка, зазоры

Баня редко горит от печи как таковой: открытая топка на виду, и её огонь замечают сразу. Горят чаще от дымохода в тех местах, где труба проходит сквозь дерево и потом скрывается за отделкой: в перекрытии между этажами и в кровле. Оба узла делают один раз, зашивают потолком или кровельным покрытием, и дальше годами никто не видит, что там внутри.

Разделка в перекрытии: что требует норматив

Место, где дымоход проходит через деревянное перекрытие, называется разделкой. СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», п. 3.15, определяет её так: утолщение стенки печи или дымового канала в месте соприкосновения с конструкцией здания из горючего материала.

Пункт 5.14 того же документа задаёт главное требование по размеру: разделка должна быть больше толщины перекрытия на 70 мм с каждой стороны. То есть труба проходит не впритык к балкам, а в проёме, который шире самого перекрытия по контуру. Приложение Б.1 уточняет расстояние до горючих конструкций числом: 500 мм до незащищённых и 380 мм до защищённых по п. 5.21 (штукатурка по сетке или металлический лист по асбестовому картону).

Отдельно, п. 5.15, норматив требует: если труба проходит ещё и через проём в стене или перегородке из горючих материалов, разделка идёт по всей высоте печи в пределах помещения, а её толщина должна быть не менее толщины самой стены. Зазоры между разделкой, перекрытием и стенами по п. 5.16 обязаны быть заполнены негорючим материалом, а не монтажной пеной.

Почему разделку нельзя опирать на балки

Тот же п. 5.14 формулирует это прямо: опирать или жёстко соединять разделку печи с конструкцией здания не следует. Смысл в том, что дымоход и деревянный дом должны иметь возможность двигаться независимо друг от друга. Труба греется и остывает при каждой топке, дом усаживается и слегка «дышит» от сезонных перепадов влажности, и если разделку жёстко привязать к балке, эти движения начнут передаваться друг на друга, и герметичность узла разойдётся быстрее, чем должна.

Есть и более прямая причина. Если между горячей трубой и деревянной конструкцией нет зазора, а есть прямой контакт, достаточно печи разогреться до значительных температур, чтобы окружающая древесина начала тлеть изнутри. В итоге несущий элемент конструкции постепенно теряет прочность, а не вспыхивает мгновенно, с дымом и запахом. Именно поэтому опирание разделки на балку опасно даже тогда, когда баня годами топится без видимых происшествий: скрытое повреждение копится молча.

Потолочно-проходной узел на практике: зазоры и материалы

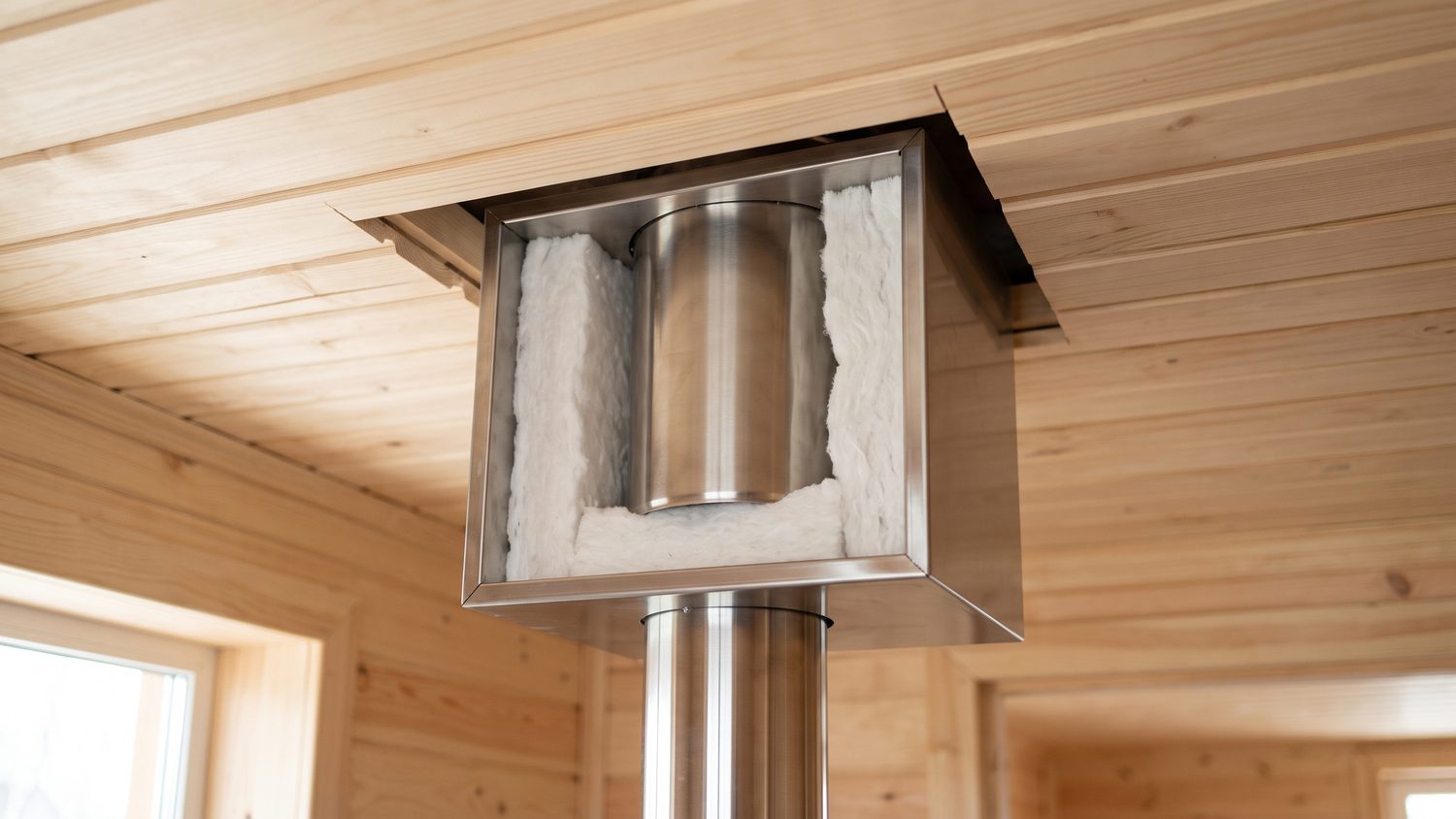

В монтажной практике место прохода трубы через перекрытие называют потолочно-проходным узлом, сокращённо ППУ. Это металлический короб вокруг трубы, заполненный негорючей изоляцией, конструктивное воплощение той же разделки, только не кирпичное, а заводское, под современный сэндвич-дымоход.

По данным отраслевого руководства «Строй-Подсказка», отступ от трубы до стенок короба на практике держат в пределах 20–50 см в зависимости от диаметра трубы и типа заполнения. Тот же источник допускает уменьшить общий зазор ППУ примерно до 35 см, но только при дополнительной защите: если между дымоходом и материалом стенки уложен слой негорючей жаростойкой штукатурки толщиной более двух сантиметров, а сама штукатурка, по тем же данным, выступает над слоем теплоизоляции минимум на 7 см. Расстояние между стеной короба и обшивкой «Строй-Подсказка» называет отдельно: не менее 1 см, крепить короб вплотную к стене нельзя.

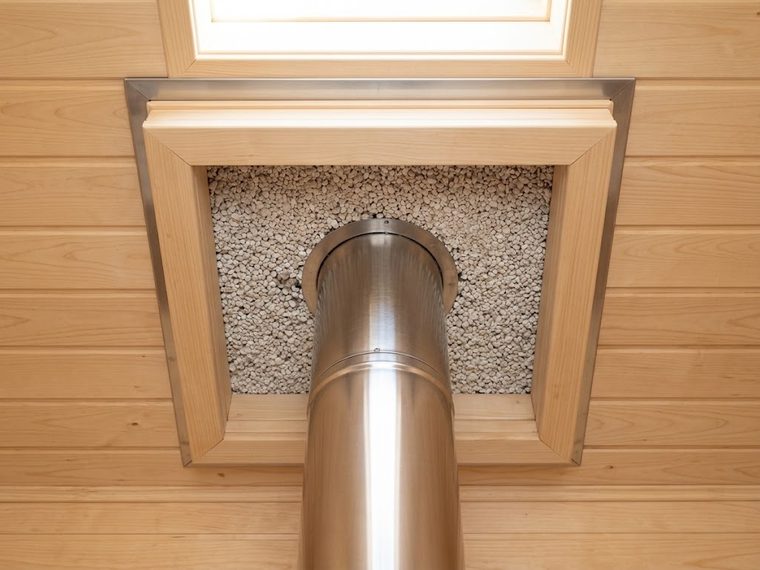

По данным того же источника, проём в перекрытии под ППУ у балок с типовым шагом в один метр вырезают площадью около 1 м², упрощённый вариант — квадрат 50×50 см, но он подходит только под трубу диаметром не больше 20 см. Заполняют короб керамзитом, базальтовой ватой или минеритом: по тем же данным, минерит держит нагрев до 600 °C и не выделяет вредных веществ при нагреве, в отличие от асбеста, которого в перечне разрешённых для жилых построек материалов сейчас фактически нет.

Готовые узлы: примеры от производителей

Заводские ППУ избавляют от кустарной сборки короба на объекте. По данным карточки товара, у модели Ferrum Ф115, рассчитанной на трубу диаметром 115 мм, основание короба размером 580×580 мм с отбортовкой 10 мм, металл толщиной 0,5 мм. Если сопоставить эти размеры, зазор по контуру получается около 23 см на сторону, в середине диапазона, который называет «Строй-Подсказка» выше. Важная деталь из инструкции к изделию: производитель прямо требует дополнительно проложить базальтовый картон, сам металлический короб без изоляции внутри узлом не считается.

У производителя Craft для бань и саун отдельно заявлена серия HT «Премиум» с рабочей температурой 450 °C, рассчитанная на повышенную влажность помещения. В разделе вопросов и ответов на сайте производитель прямо указывает: проходной узел требует сезонного осмотра, а именно проверки соединений, механических повреждений и сохранности герметизации. Купленный и смонтированный ППУ, по сути, не изделие «поставил и забыл», а узел, который входит в ежегодный техосмотр бани наравне с самой печью.

Проход через кровлю: разделка под угол ската

Выше кровли действует отдельный пункт норматива. П. 5.20 СП 7.13130.2013 задаёт расстояние от наружной поверхности дымовой трубы до стропил, обрешётки и других горючих деталей кровли: не менее 130 мм для кирпичных или бетонных труб, 250 мм для керамических без изоляции и 130 мм для керамических с теплоизоляцией сопротивлением теплопередаче не ниже 0,3 м²·град/Вт. Пространство между трубой и кровельными конструкциями из негорючих материалов тот же пункт требует перекрывать негорючим кровельным материалом.

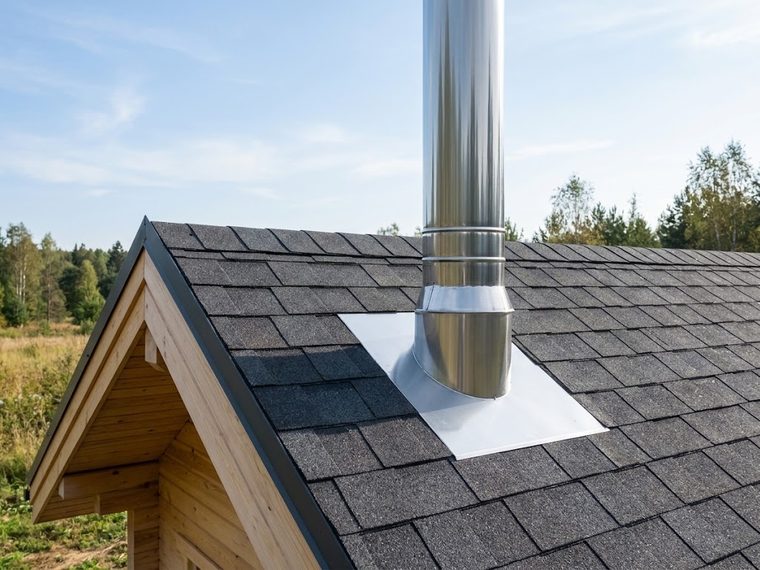

На практике крышный узел, который решает эту задачу для готового дымохода, называют крышной разделкой. У Craft такие разделки идут отдельными моделями под угол ската: 0–15°, 15–30° и 30–45°, каждая — под конкретный внутренний диаметр трубы в размерном ряду 180–400 мм. Идея та же, что и с ППУ: разделка должна быть шире отверстия в кровле, а не подогнана впритык, и подбирается не универсально, а под геометрию конкретной крыши.

Общий порядок монтажа для разных типов кровельного покрытия описывает завод «Вулкан»: определить точку прохода, установить короб, вырезать отверстие в скате, отогнуть кровельный материал по краю и уложить изоляцию внутрь, закрепить трубу кровельными элементами, заполнить пространство вокруг термоизоляцией и загерметизировать соединения. Для мягкой кровли и ондулина тот же завод отдельно предупреждает: материал горюч, поэтому отверстие под трубу делают заведомо больше, а под кровельное покрытие заводят отдельный огнестойкий фартук.

Мастер-флеш: почему у самого выхода трубы нужен силикон

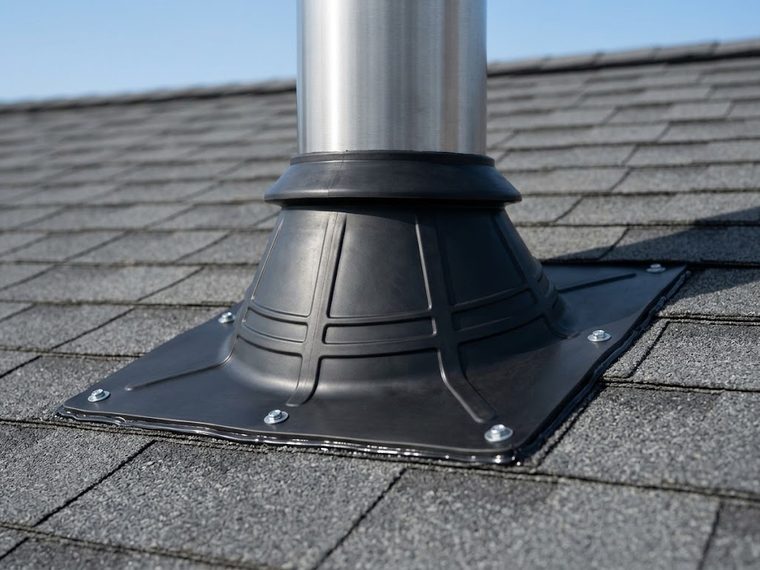

Мастер-флеш — резиновая или силиконовая манжета, которая герметично облегает трубу в месте выхода на кровлю и компенсирует тепловое расширение металла. По данным портала «Строй-Баня», манжеты из этилен-пропиленового каучука (ЭПДМ) держат диапазон от −50 до +160 °C, хотя часть производителей ограничивает верхний предел значением +140 °C, а резина начинает плавиться уже при +135 °C. Тот же источник называет силиконовые манжеты: они держат от −60 до +200 °C, а у отдельных моделей верхний предел доходит до +240 °C.

Разница важна из-за температуры дымовых газов: по тем же данным, на входе в трубу дровяной печи она обычно держится в пределах 120–140 °C. У банной печи расстояние от топки до выхода трубы часто короче метра, а значит труба у самой крыши остаётся горячее, чем в длинном дымоходе загородного дома. Отраслевая рекомендация для такого случая — ставить силиконовый мастер-флеш, а не ЭПДМ: у резины запас по температуре слишком мал.

По монтажному правилу «Строй-Бани», отверстие в верхней части манжеты надрезают так, чтобы его диаметр был примерно на 20% меньше диаметра трубы: это создаёт натяг, который держит герметичность при тепловом расширении металла. Заявленный производителями гарантийный срок на мастер-флеш — порядка 30 лет, но это не повод не проверять его состояние: резина и силикон стареют от ультрафиолета и перепадов температуры быстрее, чем сама труба.

Конденсат и течь по трубе

Отдельная причина, по которой узел прохода нельзя считать разовой задачей, — конденсат. Дымовые газы остывают неравномерно по высоте трубы, и на холодном участке (обычно ближе к выходу через кровлю в необогреваемом чердаке) влага из газов оседает на стенках. У современного сэндвич-дымохода это решено конструктивно: по данным «Строй-Подсказки», воздушная прослойка между внутренней и внешней трубой снижает температуру внешней стенки примерно на 250 градусов относительно внутренней, и это само по себе препятствует образованию конденсата внутри конструкции трубы.

Отдельное монтажное правило касается стыков секций сэндвич-трубы: их нельзя прятать внутри чердака, на уровне стены, перекрытия или кровли — только в открытом, доступном для осмотра пространстве. Причина простая: если стык уходит внутрь ППУ или крышной разделки, а манжета или уплотнение на нём постепенно теряют герметичность, влага или дождевая вода начинают стекать по наружной поверхности трубы вниз — через чердак, через межэтажное перекрытие, до самой печи на первом этаже. Такая течь обнаруживается не сразу: пока капли идут по металлу трубы, а не капают открыто, их можно не замечать неделями.

Что видно на приёмке, а что уже зашито

Оба узла — межэтажный и крышный — после отделки исчезают из виду: потолочный короб закрывают чистовым потолком, крышную разделку — кровельным покрытием и, снаружи, фартуком. Проверить зазор в миллиметрах постфактум, не разбирая отделку, уже нельзя. По нашему опыту на объектах, единственный надёжный момент для контроля — до зашивки, пока короб, изоляция и разделка ещё открыты.

• Зазор между трубой и коробом по контуру — не на глаз, а рулеткой, и сверить с паспортом конкретного узла.
• Короб не должен лежать на балке или стропиле — под ним должен быть зазор, а не жёсткая опора.
• Заполнение короба — сплошное, без пустот и без монтажной пены вместо негорючей изоляции.
• Стык секций трубы — не внутри узла, а в открытом пространстве чердака или технического этажа.
• Мастер-флеш плотно облегает трубу по всей окружности, без перекосов и видимых заломов.

После этого — сезонная проверка раз в год: соединения, целостность манжеты, отсутствие следов влаги на потолке под чердаком. Если баня уже построена, а узел прохода вызывает сомнения, проще всего показать фото открытого участка тому, кто разбирается в монтаже дымоходов, чем гадать по внешнему виду готовой отделки.
