Печь для бани куплена: что проверить до установки

Иногда печь для бани клиент выбирает и покупает сам, до звонка нам: увидел модель на сайте, обсудил с продавцом, привёз домой. Дальше остаётся собрать баню вокруг печи, и здесь всплывают вопросы, которые продавец печи обычно не поднимает: подойдёт ли эта модель именно этой парной, хватит ли диаметра дымохода, что сказано в паспорте про отступы от стен. Печи мы обычно подбираем сами и закупаем по оптовым ценам, официальным дилером не являемся, но монтаж чужой покупки берём в работу так же внимательно: сначала сверяем модель с паспортом и помещением, потом ставим. Дальше по пунктам то, что проверяем прежде, чем взяться за инструмент.

Мощность печи и объём парной

Базовое правило подбора мощности даёт Теплодар в статье о расчёте мощности банной печи: 1 киловатт на 1 кубический метр объёма парной. Дальше эту цифру умножают на поправочные коэффициенты: остеклённая дверь, окно и неутеплённые стены каждый раз поднимают требуемую мощность примерно на 20 процентов против глухой двери, глухой стены и утеплённого контура. Отдельно окно добавляет 3 киловатта на каждый квадратный метр площади остекления при одинарном стекле (0,5 киловатта при двойном), выносная топка добавляет не менее 10 процентов мощности, а сверху производитель советует запас до 15 процентов.

Оговорка, без которой формула вводит в заблуждение: на странице производителя она записана противоречиво. Коэффициенты названы поправками к объёму, а в самой формуле стоят и множителями, и слагаемым одновременно. Считать по ней до киловатта смысла нет, она даёт порядок величины. Точную цифру берут из паспорта модели, где завод прямо указывает объём парной, на который печь рассчитана.

Паспорта готовых печей от этой формулы заметно отклоняются. Печь Ферингер «Оптима ПС в кожухе» рассчитана на 11 киловатт и объём парной до 28 кубических метров: это около 0,4 киловатта на кубометр, потому что печь греет через закрытую каменку массой до 100 килограммов камней и отдельный дымоход-конвектор, а не воздух напрямую (данные карточки товара Ферингер). У Термофор КОМПАКТ 12 мощность в паспорте вообще не указана: расчётный объём парильного помещения задан напрямую, не более 12 кубических метров, при массе камней 30 килограммов (данные инструкции производителя).

Вывод простой. Формула «объём умножить на киловатт» подходит для печей с открытой или полуоткрытой каменкой без отдельного конвектора. Для моделей с закрытой каменкой и фирменным дымоходом ориентируются на таблицу подбора конкретного завода, а не на универсальную формулу: иначе печь возьмут либо слишком мощную, либо слишком слабую для помещения.

Комплектность: что должно лежать в коробке

Термофор КОМПАКТ 12 поставляется с печью-каменкой, колосниковой решёткой, топочной дверцей с осью, зольным ящиком, упаковкой и инструкцией по монтажу: все позиции по одной штуке. Навесной бак для горячей воды и теплообменник «самоварного» типа в стандартную поставку не входят и покупаются отдельно (данные инструкции производителя). У Ферингер в комплект уже заложены дымоотводящий патрубок, контейнер и две воронки для подачи воды на камни, базовый крепёж, совок для золы и перчатки (данные карточки товара). У двух заводов из одного ценового сегмента список отличается заметно, поэтому при приёмке печи сверяют фактическую комплектацию с паспортом именно этой модели, а не с памятью о том, что обычно входит в комплект.

Диаметр дымохода и совместимость с готовым каналом

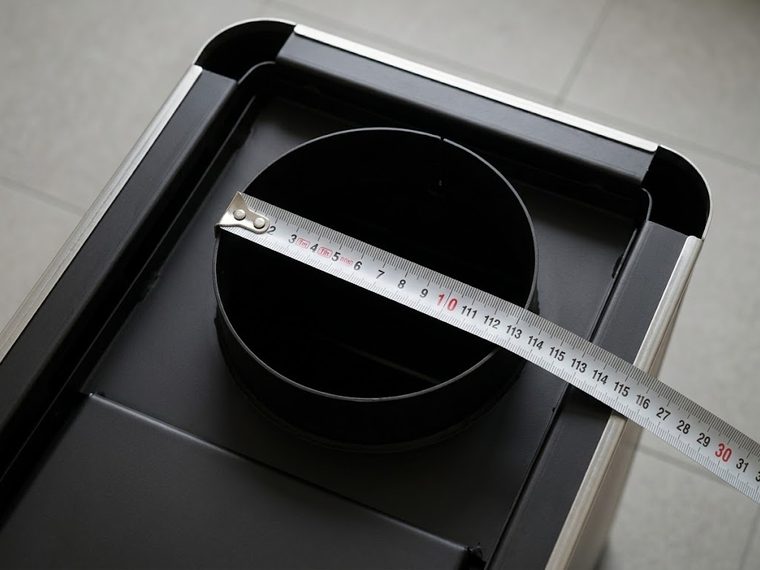

Диаметр выходного патрубка задаёт завод. У Ферингер «Оптима ПС» и «Уют-25 ПФ» это 115 миллиметров (данные карточек товара), у Термофор КОМПАКТ 12 не менее 115 миллиметров (данные паспорта), у более мощного Гефест ПБ-02 П ЗК «Президент» на объём парной до 40 кубических метров уже 150 миллиметров (данные карточки товара). Приставки в названии здесь не украшение: у комплектаций одной серии допустимый объём парной отличается, и сверять нужно с паспортом той модели, что стоит у вас, а не серии целиком.

Для кирпичного дымового канала, а не заводской трубы, сечение задаёт СП 7.13130.2013, п. 5.8: не менее 140×140 миллиметров при мощности печи до 3,5 киловатта, 140×200 миллиметров при мощности от 3,5 до 5,2 киловатта и 140×270 миллиметров при мощности от 5,2 до 7 киловатт. Печи мощнее этого порога — например, Ферингер «Оптима ПС» на 11 киловатт из примера выше — в таблицу уже не укладываются, и здесь же норматив прямо передаёт решение заводу: «отступку следует принимать в соответствии с приложением Б, а для печей и дымовых каналов заводского изготовления — по документации завода-изготовителя» (СП 7.13130.2013, п. 5.17).

Если диаметр печи не совпадает с уже смонтированным дымоходом, самовольно сужать сечение нельзя: сужение увеличивает сопротивление движению дымовых газов и может нарушить работу печи (данные статьи о подборе диаметра дымохода, портал Сарай). Переходник существует и продаётся, но он соединяет элементы, а не исправляет неверно рассчитанный дымоход. Сначала обследуют существующий канал: сечение, высоту, герметичность, материал и состояние стенок, затем согласовывают переход и ставят только разрешённый адаптер, оставляя соединение доступным для осмотра (тот же источник).

Отступы от стен, потолка и пола: что говорит паспорт

Норму отступов задаёт СП 7.13130.2013, приложение Б, таблица Б.1. Она зависит от толщины стенки печи и от того, защищена стена несгораемым материалом или нет.

Термофор КОМПАКТ 12 в собственной инструкции даёт цифры, которые совпадают со строкой таблицы для стенки 65 миллиметров: 320 миллиметров до незащищённой стены и 260 до защищённой для корпуса печи, 500 и 380 миллиметров для участка дымовой трубы. К этому завод добавляет собственные величины, которых нет в норме для кирпичной кладки: не менее 1250 миллиметров от топочной дверцы до противоположной стены и не менее 1200 миллиметров от верха печи до незащищённого потолка.

Сам норматив (СП 7.13130.2013, п. 5.18) даёт цифры для потолка применительно к кирпичной кладке в три ряда: 250 миллиметров при защищённом потолке и 350 при незащищённом для печей с периодической топкой, 700 и 1000 миллиметров для печей длительного горения. Для заводской металлической печи эти цифры не подходят напрямую, поэтому решает паспорт конкретной модели.

Ключевой пункт для приёмки: норматив сам передаёт решение заводу (СП 7.13130.2013, п. 5.17), таблица работает как справочный минимум, а решает паспорт конкретной модели. Подробный разбор отступов, разделки дымохода и предтопочного листа: отдельная статья, ссылка в конце.

Вес печи и нужен ли фундамент

Вес заводских печей у разных производителей отличается в разы. Термофор КОМПАКТ 12: не более 56 килограммов, или 63 со встроенным баком, либо 38–44 килограмма в облегчённой модификации из нержавеющей стали. Ферингер «Уют-25 ПФ в кожухе»: 56 килограммов с облицовкой, «Оптима ПС в кожухе»: 74,3 килограмма. Везувий Легенда Стандарт 16: 88,5 килограмма. Чугунная Гефест ПБ-02 П ЗК «Президент» на объём парной до 40 кубических метров весит уже 575 килограммов, на порядок тяжелее моделей выше (данные карточек товара и паспортов производителей).

Сам СП 7.13130.2013 порог по весу не задаёт: норматив регулирует пожарные отступы и дымоходы, а не несущую способность пола. Отраслевой портал Sauna.ru в статье про фундамент под печь называет ориентир, не норматив: на полу разрешается ставить печи массой до 750 килограммов при достаточной прочности основания, а начиная примерно с 700–750 килограммов под каменные печи фундамент уже обязателен. По этому ориентиру лёгкие заводские печи весом 56–88,5 килограмма явно укладываются в диапазон без отдельного фундамента. Для моделей от нескольких сотен килограммов, как Гефест на 575 килограммов, стоит запрашивать у завода письменное подтверждение по несущей способности пола, а не полагаться на общее правило.

Тип каменки и сколько камней она держит

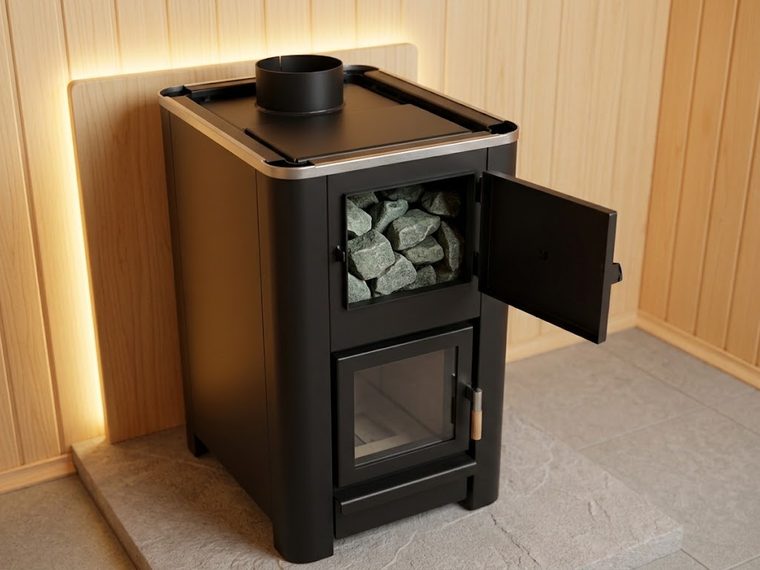

Ферингер у обеих проверенных моделей ставит закрытую каменку вместимостью до 100 килограммов камней (данные карточек товара). У Термофор КОМПАКТ 12 каменка тоже закрытого типа, невентилируемая, но камней держит заметно меньше: 30 килограммов при объёме каменки 11 кубических дециметров (данные паспорта). Везувий Легенда Стандарт 16 ставит открытую каменку типа «сетка Стандарт» вместимостью 120 килограммов (данные карточки товара). У Гефест ПБ-02 П ЗК «Президент» буквы «ЗК» в названии по общепринятой на рынке маркировке означают закрытую каменку, толщина чугунной каменки 60 миллиметров (данные карточки товара), точная масса камней на странице товара не указана.

Разница в разы при сопоставимом объёме парной не ошибка, а следствие конструкции: у Термофора компактная закрытая каменка без конвектора, у Ферингера большая закрытая каменка в паре с отдельным дымоходом-конвектором, где масса камня напрямую влияет на качество пара. Сравнивать печи по массе камней имеет смысл только внутри одной конструктивной схемы, а не между открытой и закрытой каменкой напрямую.

Из какого помещения топится печь

У Термофор КОМПАКТ 12 есть модификация с коротким топливным каналом, литера «к»: для тех, кто хочет топить печь прямо из парной, или для небольших бань, где парная и соседнее помещение объединены. Базовая версия печи топится из смежного помещения через выносной топливный канал, версию с коротким каналом выбирают на этапе заказа, а не меняют после установки (данные инструкции производителя).

Даже внутри одного бренда расположение топки различается. Ферингер «Оптима ПС в кожухе» топится строго из смежного помещения, а «Уют-25 ПФ в кожухе» из той же линейки, прямо из парной (данные карточек товара). По названию модели или логотипу завода это не угадать, сверять нужно паспорт конкретной печи. Ещё нюанс: если топочная дверца печи выходит в парную, организовывать отдельную выпускную вентиляцию не требуется (данные инструкции Термофор), так что расположение топки решает заодно и вопрос притока и вытяжки воздуха, а не только удобство подкладывания дров.

Если печь не подходит: что можно сделать, а что нет

• Диаметр дымохода не совпадает. Самовольно сужать сечение нельзя: это увеличивает сопротивление и может нарушить работу печи (Сарай). Переходник существует, но не исправляет неверно рассчитанный дымоход. Сначала обследуют канал (сечение, высоту, герметичность, материал), согласовывают переход и ставят только разрешённый адаптер.
• Печь мощнее, чем нужно парной. Избыточный запас заставляет топить не в полную силу и проветривать помещение после каждого захода, потому что камни не успевают прогреться, а воздух уже обжигает (по наблюдениям отраслевой статьи о размерах банных печей). Готового общего рецепта источники не дают: решение индивидуальное, по конкретной печи и помещению.
• Печи не хватает мощности. Прямого рецепта производители не дают. По логике формулы Теплодара единственный путь без замены печи: снизить реальный прогреваемый объём, например переставить перегородку, или утеплить помещение, тем самым понизив нужную мощность.
• Отступы от стены не проходят по паспорту. Переход с открытой отступки на закрытую расстояние не сокращает: по таблице Б.1 закрытая отступка требует больше места, а не меньше. Реально сокращает нужное расстояние защита стены несгораемым материалом: для стенки печи 65 миллиметров это разница 320 против 260 миллиметров при открытой отступке и 500 против 380 при закрытой (СП 7.13130.2013, приложение Б).
• Вес печи требует фундамента, а его нет в проекте. Готового рецепта в проверенных источниках нет: решение по усилению пола под конкретную печь остаётся за расчётом, а не за общим советом.

Что показать мастеру при первой встрече

• Паспорт или инструкцию печи целиком, а не только коробку с моделью на этикетке.
• Площадь и высоту потолка парной, для проверки мощности печи под объём.
• Фото или замер места, где дымоход уже проходит через потолок, если он смонтирован заранее.
• Замер расстояния от предполагаемого места печи до ближайшей стены.

Если хотя бы один пункт не сходится с паспортом, не стоит подгонять печь под комнату на глаз. Пришлите фотографии печи, паспорт и размеры парной: посмотрим, что получается по цифрам, и скажем, что нужно поменять до монтажа.
