Сталь или чугун: печи ломаются по-разному

Вопрос обычно звучит так: какой металл лучше, сталь или чугун. Честного ответа на него нет, потому что печи из этих материалов выходят из строя по разным причинам. Стальная прогорает. Чугунная трескается. Ниже разбираем, как именно это происходит и что из этого следует для выбора.

Если коротко

• Сталь прогорает. Стенка топки годами утончается изнутри, пока не появится свищ.
• Чугун трескается от резкого перепада температуры, а не от прогара.
• «Толще, значит дольше» работает для стали и почти не работает для чугуна.
• У стали решают марка и толщина, у чугуна — режим топки и качество монтажа.
• Отдельный слабый узел у сварных печей: швы. Иногда они прогорают раньше листа.
• Из девяти популярных марок и материал, и толщину открыто публикуют только четыре. Это тоже информация.

Три материала, а не два

Продавцы обычно делят печи на стальные и чугунные, но внутри «стальных» прячутся два совершенно разных материала, и путать их дорого.

Про «котловую сталь 09Г2С», которую иногда подают как жаростойкую: буквы в марке означают марганец и кремний, хрома там нет. Она хорошо держит перепады и нагрузку, но по стойкости к окалине близка к обычной Ст3.

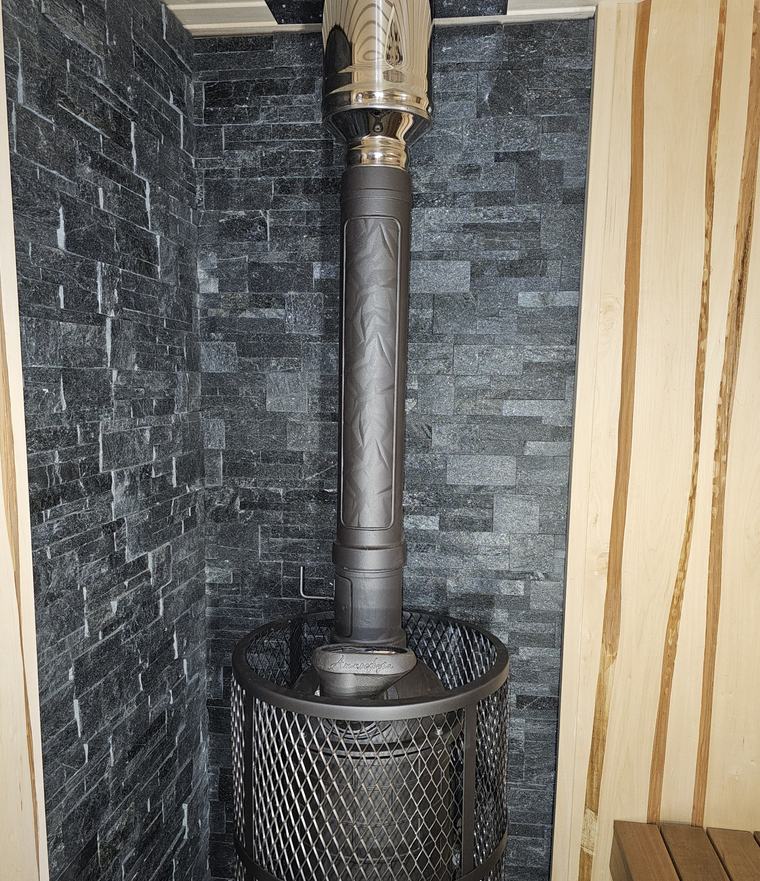

Как выходит из строя стальная печь

Стенка топки в контакте с пламенем окисляется. Металл превращается в окалину, она отслаивается, стенка становится тоньше изнутри. Снаружи печь выглядит целой ровно до того дня, когда прогар дойдёт насквозь.

Скорость зависит от трёх вещей: температуры в топке, марки стали и толщины стенки.

Марка решает больше, чем принято думать. Разница между чёрным металлом и хромистой нержавейкой не в отделке, а в том, при какой температуре начинается заметное окисление. У стали без хрома это примерно 400 °C, у нержавейки в полтора-два раза выше.

Честно про цифры. Точные пределы для нержавеющих марок в источниках расходятся, и сильно: по одним данным AISI 430 держит около 600 °C, по другим до 850 °C. Разброс не случайный. Одно дело кратковременный нагрев на воздухе в лаборатории, другое — сотни циклов нагрева и остывания, пар, зола и вода на каменке. Мы не будем называть одну цифру и делать вид, что она точная. Практический вывод от этого не меняется: у хромистой марки запас в разы больше, чем у чёрного металла.

Толщина работает проще: при одной и той же марке стенка 6–8 мм проживёт заметно дольше, чем 3–4 мм. Но толщина не спасает плохую марку. Известен случай, когда самодельная печь из листа 10 мм прогорела за два года, а заводская на 3–4 мм отработала пять лет: разницу задала сталь, а не миллиметры.

Марки нержавейки не равны друг другу

«Нержавейка» в описании печи ничего не говорит, пока не названа марка. Три, которые реально встречаются у банных печей:

Титан в AISI 439 добавляют не ради жаростойкости самого листа. Он защищает металл в зоне сварного шва, и это подводит к главному слабому месту сварных печей.

Швы прогорают раньше листа

Хром работает, пока он в металле. При нагреве выше 500 °C в зоне сварного шва хром выгорает, и участок рядом со швом теряет то самое преимущество, за которое покупали нержавейку. Дальше он окисляется быстрее остального корпуса.

Это не теория. Ю. М. Хошев вскрыл печь после четырнадцати лет топки один-два раза в неделю. Сквозных прогаров не было, но металл в зоне углей утончился вдвое, с двух миллиметров до 1,2, а угловые сварные швы треснули.

Отсюда практический вопрос продавцу, который редко задают: какой проволокой варили и стабилизирована ли сталь титаном. Ответ «нержавейка, четыре миллиметра» на него не отвечает.

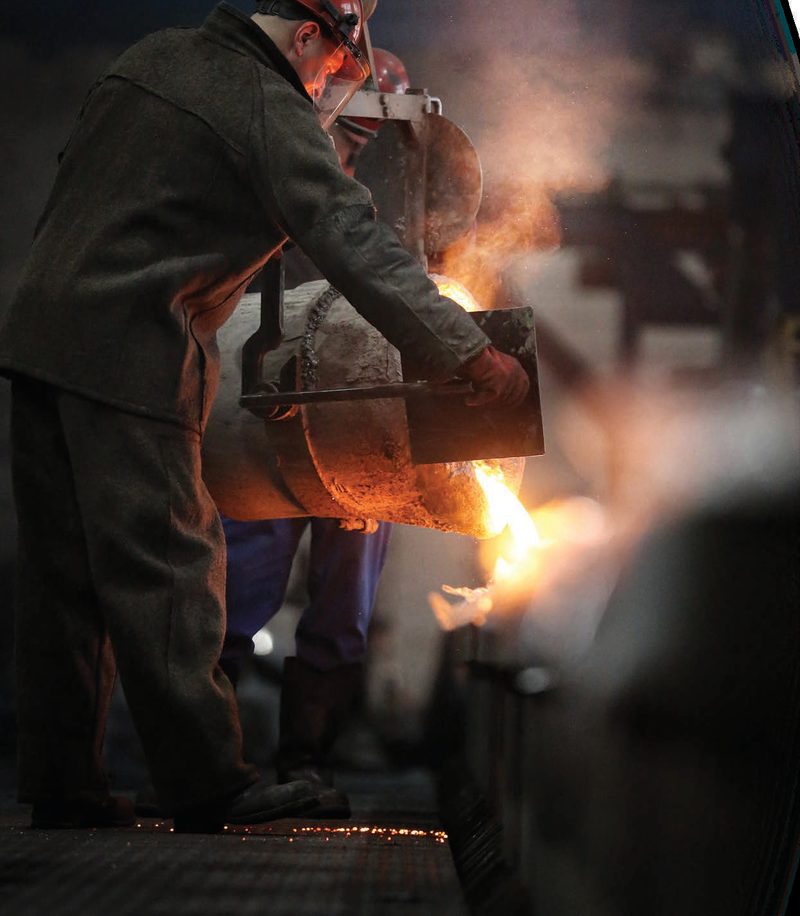

Как выходит из строя чугунная печь

Чугун не прогорает: окислить его до сквозной дыры за разумный срок нечем. Он трескается.

Причина в самом материале. Теплопроводность у чугуна низкая, поэтому при быстром нагреве одна часть детали уже раскалена, а соседняя ещё холодная, и металл распирает изнутри. Вдобавок в структуре чугуна есть включения графита, на которых концентрируется напряжение. Оттуда и начинается трещина.

Что провоцирует термоудар на практике:

• ковш холодной воды на раскалённую каменку или, того хуже, на стенку печи;
• растопка на морозе сразу в полную силу;

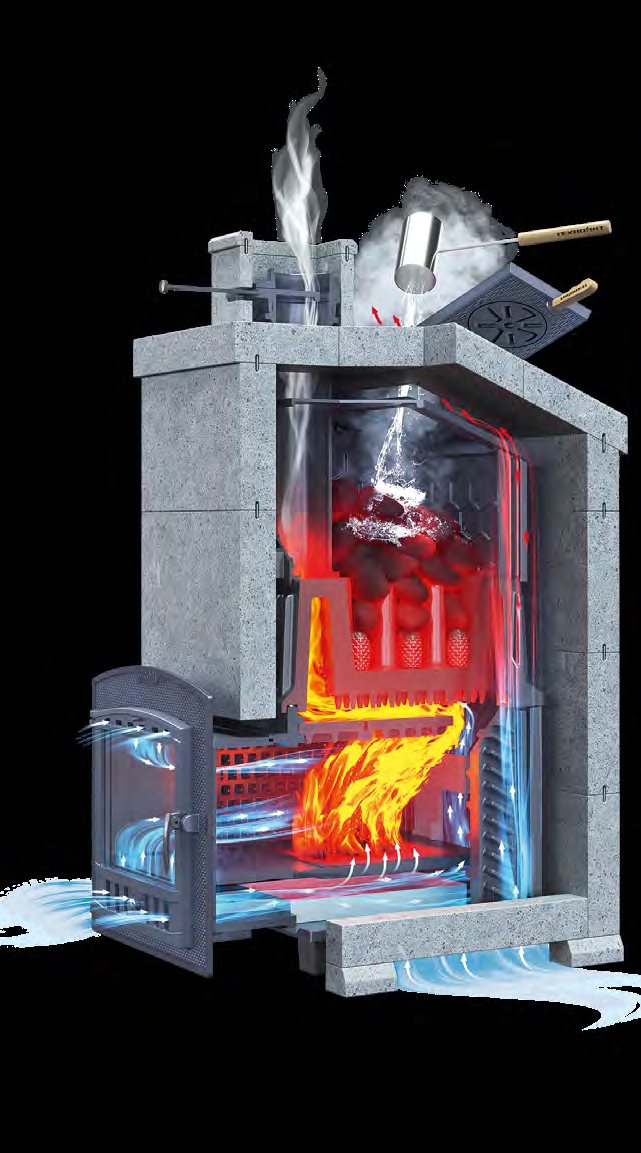

• печь, зажатая в кирпичной обкладке без зазора: металл при нагреве расширяется, а расширяться некуда.

Последний пункт самый обидный, потому что это не эксплуатация, а монтаж. На форуме forumbani.ru разобран случай: чугунная печь после года коммерческой эксплуатации развалилась, треснули боковые стенки и разрушилась верхняя плита. Корпус был плотно зажат кирпичной обкладкой. Оговоримся честно: режим там был куда жёстче домашнего, топили практически без перерыва. Но причина не в режиме самом по себе, а в том, что печи некуда было расширяться. Между чугунным корпусом и кладкой нужен зазор 5–10 мм на тепловое расширение. Десять минут работы при монтаже против замены печи, если о зазоре забыли.

Треснувшую чугунную печь бессмысленно заваривать: тепловое расширение снова её порвёт. И ещё одно, о чём производители пишут прямо в руководстве, а владельцы узнают потом. Лить воду можно на камни, но не на стенки печи.

Честно о том, чего мы не знаем. Точного порога «при каком перепаде температур чугун треснет» не публикует ни один завод, и придумывать его мы не станем. Он зависит от марки чугуна, толщины, геометрии детали и того, как печь установлена. Правильный вывод не «чугун хрупкий», а «у чугуна риск смещается с металла на монтаж и режим топки».

Что означает маркировка ЧХ

Буквы ЧХ с цифрой означают долю хрома в процентах. У ЧХ-1 его около одного процента, у ЧХ-10 около десяти. Чем больше хрома, тем выше жаростойкость: топки бюджетных и средних печей делают из ЧХ-1, премиальных — из ЧХ-10.

С температурными пределами та же история, что и у нержавейки: источники расходятся. Для ЧХ-1 встречаются цифры и около 500 °C, и около 700 °C, и мы не знаем, какая из них ближе к правде. Зато знаем другое, и это важнее: производители сами пишут, что температура поверхности печи доходит до 700 °C. То есть у младших марок запас в лучшем случае небольшой. Это не повод отказываться от чугуна, но повод не топить его как попало и не считать, что литой корпус прощает всё.

Что производители публикуют, а что нет

Мы прошли по открытым каталогам и инструкциям девяти марок, которые чаще всего встречаются у клиентов в Казани. Картина получилась такая:

ЧХ — жаростойкий чугун с хромом, AISI 430, 439 и 321 — хромистые нержавеющие стали. «Не публикует» означает, что данных нет в открытых каталогах и инструкциях производителя на сентябрь 2026 года.

Итог по девяти маркам: и материал, и толщину открыто называют четверо. Ещё один публикует марку стали, но не толщину. Оставшиеся четверо не дают ни того, ни другого.

Отсутствие цифр само по себе не делает печь плохой — у завода могут быть свои причины не раскрывать состав сплава. Но означает оно вот что: сравнить такую печь с конкурентом по объективным признакам не получится, останется верить продавцу на слово. Когда речь идёт о железе, которое проживёт в вашей парной десять лет, это существенная разница.

Как выбирать под свой режим топки

Правильный вопрос не «что крепче», а «как часто вы будете топить».

Последний пункт стоит развернуть, потому что гарантийный талон — самый честный источник о том, что завод думает о своей печи. Пример из открытых условий одного производителя: при толщине свода топки 6 мм гарантия год, при 8 мм пять лет, при 10 мм десять лет. Те же 8 мм в коммерческой бане — уже шесть месяцев. Два миллиметра металла дают выигрыш вдвое, а режим общественной бани отнимает ресурс в разы. Это признание самого завода, и оно полезнее любой рекламы.

Про отзывы в интернете

Мы ставим печи регулярно, но собственной статистики отказов по маркам у нас нет. Мы монтажники, а не испытательная лаборатория, и печь после сдачи объекта живёт своей жизнью. Отзывы в сети мы читали. Какие из них написаны реальными владельцами, а какие конкурентом или самим производителем, проверить невозможно.

Поэтому в этой статье нет ни одного «эта марка ненадёжная». Есть механизм разрушения и цифры из документации заводов: их можно перепроверить, в отличие от чужого мнения на форуме.

Металл печи и дымоход — одна инженерная задача

Выбор корпуса тянет за собой трубу, и здесь ошибаются чаще, чем с самой печью. Температура отходящих газов у дровяных печей штатно 300–750 °C, при интенсивной топке доходит до 1000 °C. Это определяет требования к материалу трубы.

Диаметр патрубка печи нельзя ни сужать, ни необоснованно расширять. Узкая труба ухудшает тягу и может вернуть дым в парную, слишком широкая медленно прогревается, и внутри собирается конденсат с сажей.

Дымоход — тема отдельного разговора, слишком большая для абзаца. Мы разберём её следующей статьёй.

Печь можно взять у нас вместе с отделкой

Мы закупаем печи по оптовым ценам, поэтому через нас они обычно выходят дешевле, чем в рознице. Но дело даже не в цене.

Когда печь и отделка сделаны одной компанией, отвечает за них один подрядчик. На саму печь гарантию даёт завод, и она своя, отдельная от нашей гарантии на работы. Но если что-то пойдёт не так, разбираться будем мы: свяжемся с заводом, выясним, гарантийный это случай или нет, поможем организовать работы. Клиенту не придётся доказывать по телефону, что виновата печь, а не монтаж, и слушать обратное от второй стороны.

Отдельная история — вес. Чугунная печь весит от полутора до двух с половиной центнеров, а бывает и больше; стальная того же класса легче, порядка 60–90 килограммов. Но когда печь уже установлена, обложена и подключена к дымоходу, снять её и отвезти в магазин самостоятельно — задача не на один вечер в любом случае. Мы такие вопросы помогаем решать.

Не уверены, что печь подойдёт под вашу парную, или уже купили и сомневаетесь в установке — спросите. Посмотрим по объёму помещения, режиму топки и месту под печь, скажем прямо, если что-то не сходится.
