Семь ошибок монтажа банной печи и как их избежать

Печь в бане стоит в самом нагруженном месте отделки: раскалённый металл или кирпич находится в паре десятков сантиметров от бревна, вагонки и полков. Ошибка монтажа не всегда заметна сразу. Печь может исправно топиться сезон за сезоном, а последствия неверного расстояния или пропущенного зазора проявятся через годы. Ниже семь ошибок, которые чаще всего встречаются на объектах, с пунктами СП 7.13130.2013 и данными из паспортов производителей печей и дымоходов.

Ошибка 1. Печь стоит вплотную к дереву без защиты

Печь или открытый участок дымохода упирается в бревенчатую стену, дверной косяк или полок: без кирпичного экрана, металлического листа и воздушного зазора. В тесной парной так экономят сантиметры, поэтому ошибку допускают чаще остальных.

СП 7.13130.2013, приложение Б, таблица Б.1, задаёт расстояние от печи до стены по толщине её стенки и типу отступки. Для стенки 120 мм при открытой отступке это 260 мм до незащищённой стены и 200 мм до защищённой, при закрытой отступке 320 и 260 мм. Для тонкой стенки 65 мм цифры выше: 320 и 260 мм при открытой отступке, 500 и 380 мм при закрытой. Пункт 5.17 добавляет: для печей заводского изготовления отступку смотрят по документации завода, а не только по общей таблице.

У конкретной модели паспорт может требовать другие цифры. Руководство к чугунной печи «Гефест» указывает 500 мм от вертикальных поверхностей печи до горючих материалов и лишь 50 мм до защищённой кирпичной стены сбоку или сзади, а для неизолированных патрубков между печью и дымоходом — 1000 мм по горизонтали и 1200 мм по вертикали.

Открытое пламя для возгорания не нужно. Главное управление МЧС России по Рязанской области описывает процесс по стадиям: при 130–155 °C древесина теряет влагу, при 155–280 °C темнеет и покрывается углём на поверхности, свыше 280 °C начинается открытое горение. Печь без зазора годами держит соседнюю доску в первой или второй стадии незаметно снаружи.

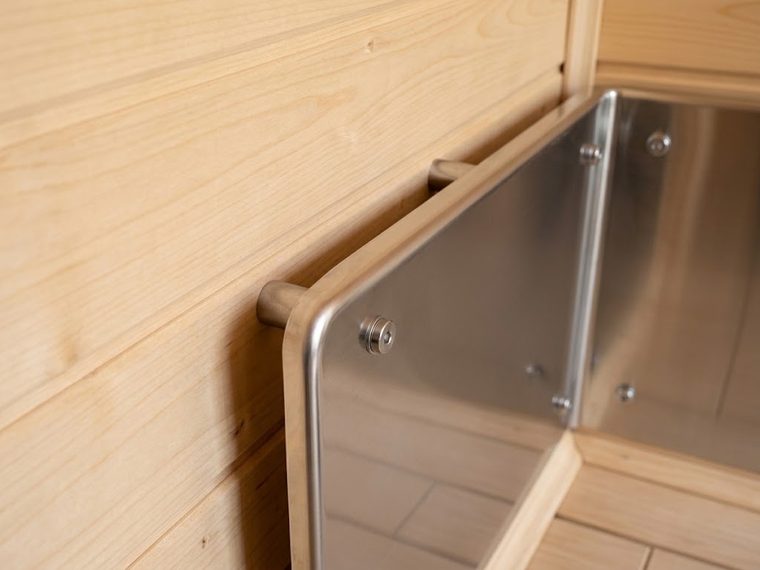

Как правильно: отступку смотреть по таблице Б.1 СП 7.13130.2013 и по паспорту устанавливаемой модели, а при нехватке расстояния закрывать зазор кирпичным или металлическим экраном по асбестовому картону.

Ошибка 2. Сужен выход дымохода

На выходе из печи или дальше по тракту стоит переходник меньшего диаметра, чем патрубок печи: берут трубу поуже, потому что она была под рукой или дешевле.

Производитель дымоходов «Феррум» в инструкции по монтажу пишет, что диаметр дымового канала должен быть равен или больше диаметра патрубка отопительного прибора по НПБ 252-98, а для несертифицированного прибора сечение канала определяют по ГОСТ 9817-95 так, чтобы скорость топочных газов держалась в интервале от 0,15 до 0,60 м/с.

Диаметр патрубка зависит от модели печи: паспорт «Гефест» даёт 115 мм для печи ПБ-04 под парную до 15 м³, 130 мм для ПБ-03 под 25 м³ и 150 мм для ПБ-02 под 35 м³.

Портал «Мир пара» формулирует последствия прямо: труба дымохода не должна быть уже выходного патрубка печи, иначе тяга становится слабой и капризной, дым идёт в парилку при растопке, стекло топки чернеет, дымоход интенсивнее зарастает сажей и растёт риск обратной тяги с угарным газом в помещении.

Как правильно: диаметр дымохода по всей длине не меньше диаметра патрубка печи из её паспорта, переходники «на сужение» не ставить.

Ошибка 3. Разделка опирается на балку

Разделка дымохода в месте прохода через перекрытие сделана так, что кирпичная кладка или короб-«гильза» жёстко лежит на деревянной балке или намертво связана с конструкцией здания.

СП 7.13130.2013, пункт 5.14, требует обратного: разделку делают шире перекрытия минимум на 70 мм, а опирать или жёстко соединять её с конструкцией здания не следует. Приложение Б, пункт Б.1, задаёт размер разделки: 500 мм до конструкций из горючих материалов и 380 мм до защищённых.

Паспорт «Гефест» повторяет то же правило для сэндвич-трубы: она не должна опираться и жёстко соединяться с разделкой и конструкцией здания, а сама разделка не должна соприкасаться с горючими элементами. У производителя дымоходов «Феррум» узел прохода перекрытия описан так же: он защищает дымоход от деформации при усадке здания, температурной и влажностной подвижке конструкций, то есть изначально не рассчитан как часть балки.

Если разделка жёстко связана с балкой, усадка сруба и температурное расширение металла годами держат дерево в трении о разделку. Узел деформируется, герметичность нарушается, и разделка теряет функцию тепловой отсечки именно там, где горючая конструкция ближе всего к дымоходу.

Как правильно: разделка — отдельный самонесущий узел минимум на 70 мм шире перекрытия, без опоры на балки; зазор между разделкой и перекрытием заполняют негорючим материалом по пункту 5.16 того же СП.

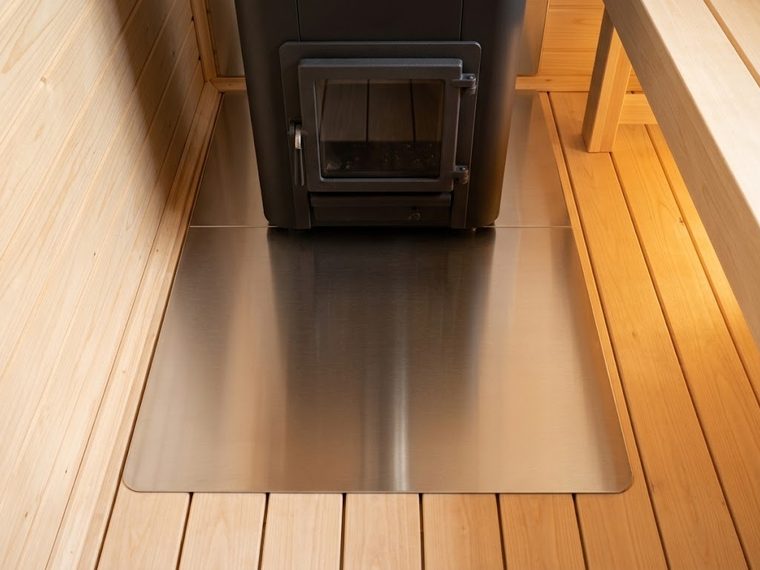

Ошибка 4. Нет предтопочного листа

Пол из дерева перед топочной дверцей ничем не защищён: ни металлическим листом, ни плиткой на негорючей подложке.

СП 7.13130.2013, пункт 5.21, подпункт «а», требует защищать пол под топочной дверкой металлическим листом размером 700×500 мм по асбестовому картону толщиной 8 мм, длинной стороной вдоль печи. Подпункт «б» того же пункта задаёт ещё одно расстояние: от топочной дверки до противоположной стены должно быть не менее 1250 мм.

У конкретного производителя размеры листа другие: паспорт «Гефест» требует лист 900×400 мм из металла толщиной не менее 1 мм, без указания асбокартона под ним, а расстояние от топочного отверстия до ближайшего оборудования — не менее 1,25 м, что совпадает с нормативными 1250 мм.

Выпавший уголёк или искра из открытой дверцы попадает на незащищённый пол, а сам деревянный пол под дверцей постоянно получает лучевой нагрев от топки. Без листа — это тот же эффект медленного обугливания, что и при вплотную придвинутой печи из первой ошибки.

Как правильно: лист не меньше 700×500 мм по СП 7.13130.2013 либо больше, если этого требует паспорт конкретной модели, длинной стороной вдоль печи, на негорючей подложке.

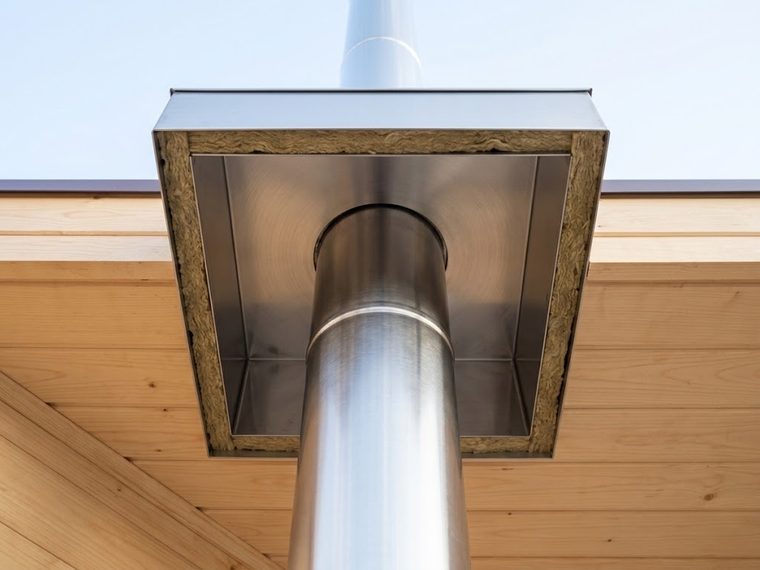

Ошибка 5. Изоляция уложена вплотную к трубе

Утеплитель вокруг сэндвич-трубы или засыпка в проходном узле уложены без воздушного зазора, а горючая обшивка потолка или стены примыкает к металлу дымохода вплотную.

Размер разделки тот же, что и для прохода через перекрытие: приложение Б, пункт Б.1 СП 7.13130.2013 задаёт 500 мм до конструкций из горючих материалов и 380 мм до защищённых. Пункт 5.16 требует заполнять зазоры между перекрытием, стенами и разделкой негорючим материалом, то есть зазор обязателен, а не запрещён.

Производитель дымоходов «Феррум» уточняет: дымовой канал рядом со строительными конструкциями из горючих материалов не должен нагревать их выше 50 °C (это требование самого производителя, отдельного пункта СП под него не нашлось), и отдельно рекомендует оставлять воздушный зазор между внутренней поверхностью проходного узла и трубой для дополнительной теплоизоляции и защиты от деформации.

Утеплитель, набитый впритык к трубе, и обшивка без отступа убирают именно ту воздушную прослойку, которая держит температуру соседних конструкций ниже порога длительного нагрева древесины, названного МЧС Рязанской области в первой ошибке. Механизм риска тот же: не мгновенное воспламенение, а постепенное снижение порога самовоспламенения дерева.

Как правильно: разделка 500 мм, или 380 мм при защите конструкций несгораемым экраном, от дымохода до горючих элементов, а между проходным узлом и трубой — воздушный зазор, а не набитый впритык утеплитель.

Ошибка 6. Вентиляция не сделана вовсе

В парной нет ни приточного, ни вытяжного отверстия: воздух заходит только через щели в двери, либо вентиляцию делают «для галочки», без расчёта расположения.

Паспорт печи «Гефест» описывает свою схему: приточное отверстие сечением около 100 см² разделывают в полу как можно ближе к печи или под ней, а вытяжное отверстие делают в стене ближе к потолку и как можно дальше от печи, с вертикальным коробом, вход в который поднимают не выше 50 см от пола.

Строительная компания «СК Апрель» даёт другую геометрию: приточное отверстие на высоте 200–300 мм от пола рядом с печью, вытяжное под потолком на противоположной стене ближе к углу, а диаметр вытяжной трубы вдвое больше приточной. Схемы совпадают в принципе: приток внизу у печи, вытяжка вверху в дальнем углу, но расходятся в конкретных цифрах высоты и соотношения диаметров. Числовых норм для вентиляции бытовых парных сам СП 7.13130.2013 не задаёт, поэтому обе цифры — практическая рекомендация компаний, а не норматив.

Без вентиляции, по описанию «СК Апрель», воздух в парной быстро становится тяжёлым, влажность зашкаливает, древесина чернеет и людям сложно дышать.

Как правильно: приток внизу у печи, вытяжка вверху в дальнем от печи углу с коробом; точную геометрию уточнять по паспорту устанавливаемой модели печи, а не только по общей рекомендации.

Ошибка 7. Печь не подобрана по объёму парной

В маленькую парную ставят печь, рассчитанную на объём вдвое-втрое больше, или наоборот: без расчёта мощности под конкретный объём, материал и утепление стен.

Производитель печей «Теплодар» даёт базовый ориентир: на обогрев каждого кубометра утеплённой бревенчатой или брусовой бани постоянного использования нужен 1 кВт мощности, а для неутеплённых деревянных саун периодического использования норма выше: 1,4–1,8 кВт на кубометр.

У конкретной модели объём парной жёстко привязан к паспорту, а не к общей формуле: «Гефест» указывает максимум 15 м³ для печи ПБ-04, 25 м³ для ПБ-03 и 35 м³ для ПБ-02.

«Теплодар» описывает оба сценария ошибки: недостаточная мощность заставляет топить почти всё время на максимуме, из-за чего растёт расход топлива и быстрее изнашивается печь, а избыточная даёт тяжёлый пар, который мешает расслабиться в парной, и тоже ведёт к перерасходу топлива и пересушенному воздуху.

Как правильно: подбирать печь по паспортному диапазону объёма у конкретного производителя, а не только по формуле «1 кВт на кубометр», с поправкой на материал стен, утепление и площадь остекления.

Как проверить печь перед приёмкой работ

• Сравните фактическое расстояние от печи до ближайшей стены с таблицей Б.1 СП 7.13130.2013 и с паспортом установленной модели: паспорт завода имеет приоритет там, где даёт свои цифры.
• Проверьте диаметр дымохода по всей длине: он не должен быть уже патрубка печи, указанного в паспорте.
• Посмотрите на узел прохода через перекрытие: разделка должна быть шире перекрытия минимум на 70 мм и не опираться на балки.
• Убедитесь, что под топочной дверцей лежит лист нужного размера, а до противоположной стены не меньше 1250 мм по СП 7.13130.2013.
• Проверьте, что вокруг проходного узла дымохода оставлен воздушный зазор, а не набитый впритык утеплитель.
• Найдите в парной приточное и вытяжное отверстия: без них воздухообмен идёт только через щели двери.
• Сверьте объём парной с паспортным диапазоном печи, а не только с общей формулой мощности.
