Электропечь в русской бане: разбор по электрике

Клиент обычно приходит с моделью печи и киловаттами в характеристиках, и первый вопрос — вписывается ли она в существующий щиток. Ответ не в советах соседа и не «на глаз»: у печи есть паспорт с конкретным сечением кабеля и номиналом автомата, а у помещения парной — норматив по температуре изоляции и степени защиты оборудования. Разбираем по порядку, что там написано на самом деле, включая место, где источники прямо расходятся.

Что печь просит от щита: отдельная линия без исключений

Все три производителя, чьи инструкции мы читали ради этой статьи — Helo, EOS и Harvia — сходятся в одном: электрокаменка подключается отдельным кабелем от щита, без промежуточных розеток и без других потребителей на этой линии. EOS формулирует это как прямой запрет: «в кабине сауны запрещается устанавливать розетки». Harvia требует постоянного подключения без вилки: печь монтируется жёстким кабелем, а подключение обязан выполнять лицензированный электрик. Helo описывает то же самое как «полупостоянное соединение» через клеммную коробку.

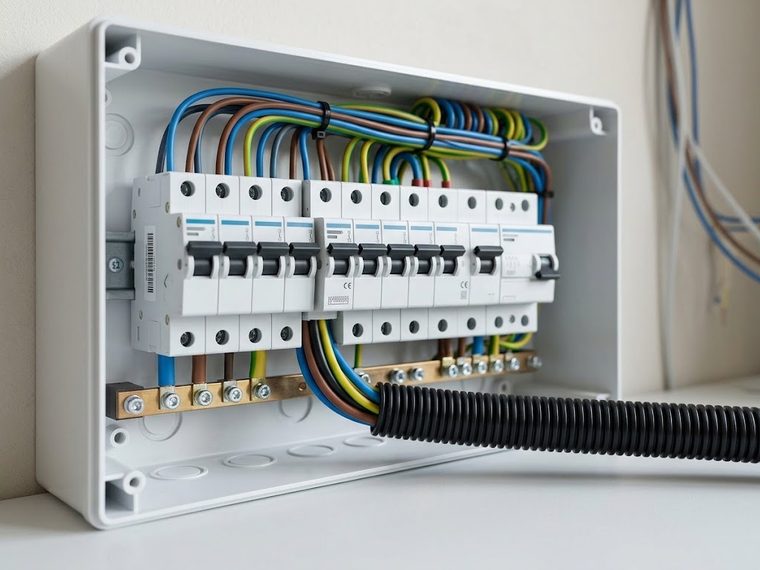

Российская розничная статья формулирует это применительно к щитку: для электрокаменки на щитке резервируют отдельный автоматический выключатель, рассчитанный на максимальный ток конкретной модели. Первый шаг перед покупкой печи — не место в парной, а свободное место в щите под отдельную линию.

Сечение кабеля и автомат: цифры только из паспорта

Единого числа «сечение кабеля для электропечи» не существует: оно растёт вместе с мощностью и зависит от того, однофазное подключение или трёхфазное. Инструкция Helo FERRO для линейки 9,0–12,0 кВт при трёхфазном подключении 400 В даёт такие сочетания:

Для однофазного подключения у этой линейки в таблице производителя стоят прочерки: варианта на 230–240 В для мощностей от 9 кВт Helo не предлагает вовсе. У EOS в паспорте Euro цифры другие: кабель «сеть — пульт управления» 5×2,5 мм² с автоматом 3×16 А одинаков для всего диапазона 6,0–10,0 кВт, а кабель «пульт — печь» тоньше, 5×1,5 мм². Для модели 12,0 кВт добавляется отдельный блок расширения мощности со своим автоматом 3×16 А. Сечение и номинал берутся из таблицы конкретной модели, а не подбираются по общему правилу.

УЗО на линии электрокаменки: здесь источники прямо расходятся

Российская розничная статья советует ставить на линию печи дифференциальный автомат с уставкой 30 миллиампер, как в любое влажное помещение. Международный стандарт МЭК 60364-7-703 говорит другое: в пункте 703.412.05, на который прямо ссылается паспорт EOS Euro, дополнительная защита устройством защитного отключения (УЗО) требуется для всех цепей сауны, «за исключением цепей нагревателей сауны». Линия печи из этого требования выведена отдельной строкой.

Производители печей объясняют почему. Helo пишет прямо: тэны электрокаменки поглощают влагу из воздуха во время хранения, что вызывает ток утечки и ложное срабатывание. Влага испаряется после нескольких протопок, и подключать печь через УЗО инструкция запрещает. Harvia формулирует жёстче: печь подключают к обычному двухполюсному автомату, устройство GFI (аналог УЗО) ставить нельзя, иначе возможны ложные срабатывания и лишний износ внутренних узлов. EOS занимает среднюю позицию: УЗО ставить разрешает, но предупреждает о том же физическом эффекте и советует протапливать печь раз в шесть недель, чтобы влага не накапливалась.

По правилам устройства электроустановок (ПУЭ), глава 7.1, пункты 7.1.79 и 7.1.82, для линий розеток в зоне 3 ванных и душевых обязательно УЗО не более 30 мА. Но это требование к ванным и душевым жилых зданий, а не к банной печи отдельным пунктом. Разумная позиция: УЗО 30 мА ставят на розетки, освещение и вентилятор в парной, а линию самой печи подключают так, как требует её паспорт — у части моделей УЗО там прямо исключено производителем.

Заземление и уравнивание потенциалов

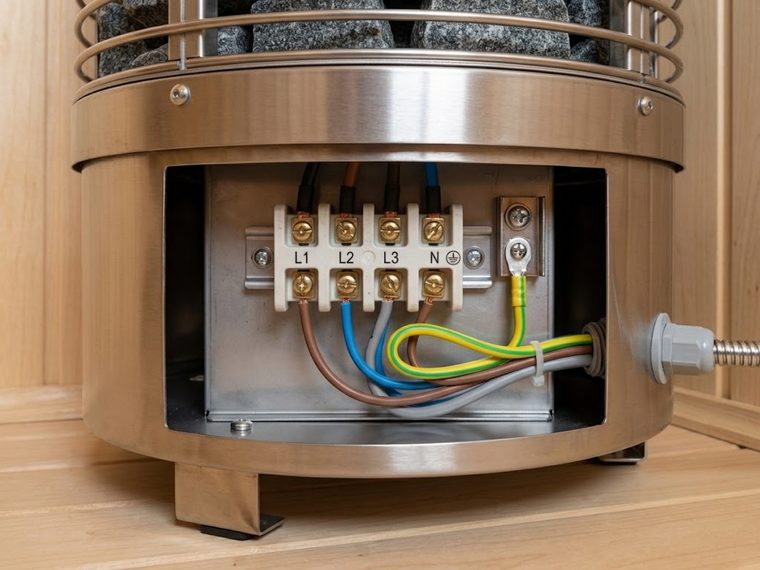

Печь и клеммная коробка заземляются штатным защитным проводником (PE) в составе того же питающего кабеля: на клеммной колодке всех трёх производителей есть отдельная заземляющая клемма. Отдельный вопрос — система уравнивания потенциалов всего помещения. ПУЭ, глава 1.7, пункты 1.7.137–1.7.138, задаёт минимальное сечение проводников уравнивания: медных — не менее 6 мм², алюминиевых — 16 мм², стальных — 50 мм².

Отдельно ПУЭ, пункт 7.1.88, запрещает для саун, ванных и душевых местную (упрощённую) систему уравнивания потенциалов. Требуется полноценная система здания, а не локальная заглушка в одном помещении.

Термостойкий кабель, коробка в парной и пульт снаружи

Внутри парной провод греется не только от печи, но и от самого воздуха, поэтому изоляция считается по своей температуре, а не по обычному бытовому кабелю. Статья elec.ru называет для этой задачи провод ПРКС: медный, с кремнийорганической силиконовой изоляцией на температуру до +180 °C, и уточняет, что установка любых выключателей, обычных розеток и распределительных коробок внутри парилки запрещена категорически. Другая розничная статья называет альтернативные марки, РКГМ или ПРКА. Расхождение между двумя статьями по конкретной марке есть, но обе сходятся на классе термостойкости.

Паспорта производителей называют похожую цифру независимо друг от друга. Helo для соединительной коробки внутри сауны требует термостойкий корпус классом T125 °C и кабель классом T170 °C. EOS формулирует так: вся электропроводка внутри кабины должна быть рассчитана на температуру не ниже 170 °C. Harvia в своей инструкции для рынка США даёт другую цифру, 90 °C, но это американская маркировка проводов, не сопоставимая напрямую с российской практикой. Три независимых источника — elec.ru, Helo и EOS — сходятся на диапазоне 170–180 °C, и именно на него стоит ориентироваться.

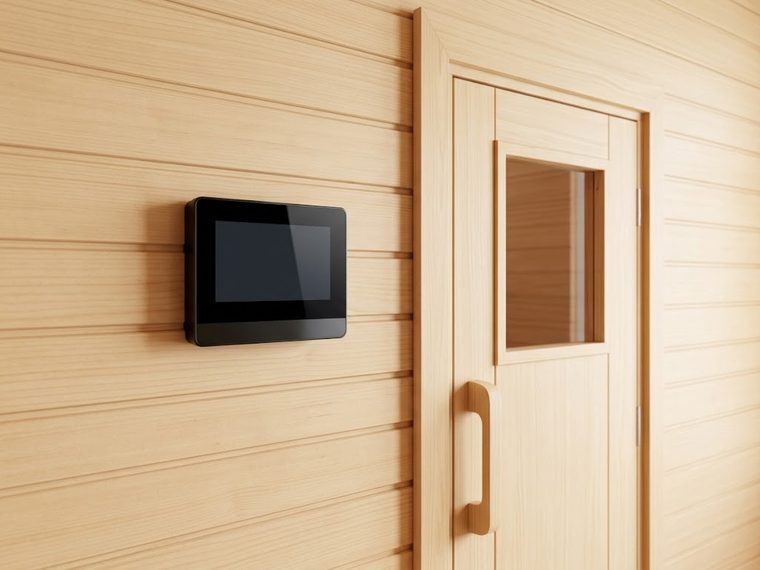

Место для коробки Helo задаёт отдельным пунктом: максимальная высота установки — 500 мм от пола, а если коробку крепят на расстоянии 500 мм от печи, допустимая высота увеличивается до 1000 мм от пола. Пульт управления при этом выносится из парной у всех трёх производителей. Helo пишет, что пульт ставится снаружи, кроме модели Midi по её отдельной инструкции. EOS крепит пульт на внешней стене кабины и прямо запрещает использовать его внутри. Harvia требует сухого места вне зоны душа и бассейна, не на улице, и без розетки внутри самой парной. Требование не привязано к бренду: это общее правило конструкции.

Где проходит граница между 220 и 380 вольт

Розничная статья формулирует это так: к стандартной для многоквартирных домов однофазной сети 220 В можно подключать только сравнительно маломощные модели, до 6–7 кВт, иногда до 9 кВт. Паспорта подтверждают этот диапазон каждый по-своему. EOS предусматривает однофазную схему 230 В только для мощностей 7,5–9,0 кВт, с предохранителем 45 А и кабелем 6 мм², что уже на пределе бытового щитка, а модели 10,0 и 12,0 кВт даны только для трёхфазной сети 400 В. У Helo для линейки 9,0–12,0 кВт однофазного варианта нет вовсе. У Harvia на рынке США однофазное подключение 240 В держится до 8,0 кВт, и это уже 33,3 ампера на фазу: близко к практическому пределу бытового однофазного ввода.

Единой законодательной границы «до такого-то киловатта — только 220 В» не существует, но практическая граница у всех производителей лежит в диапазоне 6–9 кВт. Дело в физике: при однофазном питании печи мощностью 9 кВт ток на фазу превышает 40 ампер, а это кабель большого сечения и мощный автомат, что для типового ввода 220 В в доме часто недоступно по выделенной мощности. Трёхфазное подключение 380 В распределяет ту же мощность на три фазы, и ток на каждой получается втрое меньше, поэтому кабель и автомат можно взять компактнее.

Влага и класс защиты

Для помещения с электронагревателем сауны действует не общий ПУЭ, а отдельный стандарт: ГОСТ Р 50571.12-96, аналог международного МЭК 364-7-703-84, раздел 703. Он делит парную на зоны: зона 1 — только сами электронагреватели, зона 3 — оборудование должно выдерживать температуру не менее 125 °C, а изоляция проводов — не менее 170 °C, зона 4 — устройства управления нагревателем и их проводка с тем же порогом 170 °C. Пункт 703.51.2 того же раздела задаёт требование к самому оборудованию: степень защиты не ниже IP24.

Это заметно ниже расхожей формулировки про IP44 для влажных помещений. По прямо прочитанной странице стандарта минимальный порог для оборудования в помещении с нагревателем сауны — именно IP24: защита от твёрдых тел от 12,5 мм и от капель воды под углом до 15° от вертикали. Отдельная цифра встречается уже в паспорте конкретной модели: так, у EOS Euro на шильдике и титульном листе инструкции указан класс защиты самой печи IPx4, что строже минимума по нормативу.

Почему электрику в парной делает электрик, а не отделочник

У всех трёх производителей формулировка совпадает по смыслу. Helo пишет, что подключение печи к сети должен выполнять квалифицированный электрик с соблюдением действующих норм. EOS формулирует ещё жёстче: электромонтаж печи, силовых блоков и другого оборудования с фиксированным подключением разрешён только обученному специалисту авторизованной электротехнической компании, и отдельно предупреждает, что при неправильном монтаже есть опасность для жизни от удара током и пожара.

У Harvia это условие гарантии, а не пожелание: в гарантийном талоне печи есть поле «электроподрядчик» с обязательной подписью электрика и номером его допуска, и гарантия аннулируется, если монтаж и проводку выполнил не сертифицированный электрик. При пожаре или ударе током первым делом смотрят, кто и по какому наряду вёл электромонтаж, и отделочная бригада, даже опытная в вагонке и полках, для этого наряда не подходит по определению. Мы печи ставим в составе отделки, но официальным дилером не являемся: закупаем по оптовым ценам и помогаем подобрать модель, а электрику под неё выводим отдельным этапом к электрику с допуском. Сочетание высокой температуры проводки, влажности и требований по зонам ошибок не прощает, и они проявляются не через год, а в первую же протопку.

Можно ли получить настоящий русский пар на электропечи

Тема спорная, и в отраслевых источниках встречается прямой скепсис: «многие современные банщики уверяют, что добиться режима русской бани практически невозможно», формулирует вопрос одна из статей, дальше разбирая его, а не соглашаясь с ним как с фактом. Ключевой фактор для настоящего пара — не сам переход с дров на электричество, а конструкция каменки. Закрытая каменка, где камни лежат в металлическом кожухе и не облучаются напрямую от тэнов, и достаточная масса камней, которая накапливает тепло и отдаёт его при подбросе воды мелким паром, а не сухим паром через раскалённую открытую спираль. У открытых электрокаменок, где камни лежат прямо на тэнах, пар действительно суше и «технический» на ощупь: это отмечает тот же источник при сравнении пассивных и активных парогенераторов.

Один производитель закрытой каменки, модель Sangens W, заявляет для неё температуру воздуха в режиме русской бани 70–80 °C и температуру камня внутри кожуха до 500 °C. Это маркетинговое заявление производителя, не независимый замер, и сравнительных данных по влажности источник не приводит. Такую цифру стоит воспринимать как ориентир от изготовителя, а не как проверенный факт. Практический вывод для выбора модели: смотреть не на бренд и не на страну происхождения, а на конструкцию каменки, закрытая она или открытая, и сколько килограммов камня она держит.

Если печь уже выбрана, пришлите её модель и предполагаемую схему подключения, однофазную или трёхфазную. По паспорту конкретной модели посмотрим, что реально понадобится от щита в вашем случае, и на этом этапе подключим электрика с допуском.
